Berechnung & Qualität

Nachdem du deine Messdaten eingegeben hast, kannst du diese berechnen lassen. CaveRenderPro berechnet die 3D-Koordinaten aller Messpunkte und bietet verschiedene Ausgleichsmethoden zur Verbesserung der Messgenauigkeit.

Messzug-Berechnung

Berechnung starten

  1. Stelle sicher, dass alle Geräte definiert sind (Datei → Einstellungen → Geräte)
  2. Gehe zu Daten → Berechnen → Berechnen (oder Strg+B)
  3. CaveRenderPro berechnet die 3D-Koordinaten aller Messpunkte
  4. Überprüfe Fehler: rote Felder zeigen Probleme an

Wie die Berechnung funktioniert

Die Koordinatenberechnung erfolgt schrittweise:

  1. Startpunkt: Der erste Messpunkt wird aus den Höhlendaten berechnet (Breite, Länge, Höhe)
  2. Messzüge: Jeder weitere Messpunkt wird aus Länge, Azimut und Neigung der vorherigen Messlinie berechnet
  3. Koordinaten: Die berechneten X, Y, Z Koordinaten werden in der Datentabelle eingetragen
  4. Darstellungen: Diese Koordinaten werden dann in den Grafiken (Grundriss, Längsschnitt, etc.) verwendet
ℹ️ Wichtig: Ohne konfigurierte Geräte (Gerätenummer) werden deine Messdaten nicht berechnet! Überprüfe, dass jede Gerätenummer in deinen Messdaten in den Einstellungen definiert ist.

Querschnitte (LRUD)

LRUD bedeutet: Left, Right, Up, Down – die vier Querschnittmessungen an jedem Messpunkt.

Querschnitt-Typen

Es gibt verschiedene Arten, wie Querschnitte berechnet werden:

Winkelhalbierend – Der Querschnitt halbiert den Winkel zwischen den Messlinien:

Winkelhalbierender Querschnitt

Spitzer Winkel – Der Querschnitt folgt dem spitzeren Winkel:

Querschnitt am spitzen Winkel

Rechter Winkel – Der Querschnitt steht rechtwinklig zur Messlinie:

Querschnitt im rechten Winkel

Senkrecht – Vertikale Querschnitte werden senkrecht dargestellt:

Senkrechte Darstellung vertikaler Querschnitte
Auswahl der Querschnitt-Typen steuern

Unter Datei → Einstellungen → Allgemein steuerst du, welcher Querschnitt-Typ automatisch verwendet wird:

Grenzwinkel Senkrecht (0°–90°) – Bei kleinerer Neigung werden vertikale Querschnitte senkrecht angezeigt:

Grenzwinkel Senkrecht

Grenzwinkel Spitzer Winkel (0°–90°) – Bei kleinerem Winkel zwischen zwei Linien werden Querschnitte am spitzen Winkel, sonst winkelhalbierend angezeigt:

Grenzwinkel Spitzer Winkel

Grenzwinkel Abzweig (0°–90°) – Bei kleinerem Winkel an Abzweigen werden Querschnitte vom abzweigenden Gang übernommen:

Grenzwinkel Abzweig

Querschnitte im Rechten Winkel – Querschnitte werden rechtwinklig zur Messlinie angezeigt:

Querschnitte im Rechten Winkel

Die Standardwerte sind so gewählt, dass Querschnitte und die daraus resultierenden Volumen gut dargestellt werden.

Eine Beispieldatei Demo Querschnitt.xml wird mitgeliefert.

Manuelle Anpassung

Für individuelle Messpunkte kannst du den Querschnitt-Typ überschreiben:

  1. Öffne die Datentabelle (Strg+D)
  2. Klick auf die Querschnitt-Spalte
  3. Gib einen Wert ein (0-3 oder -1 bis -3)
  4. Berechne neu
Typ Beschreibung Wert
Automatisch Wird aus Einstellungen bestimmt 0
Winkelhalbierend Querschnitt halbiert den Winkel zwischen Messlinien 1
Spitzer Winkel Querschnitt folgt dem spitzeren Winkel 2
Rechter Winkel Querschnitt steht immer rechtwinklig zur Messlinie 3
Winkelhalbierend senkrecht Wie Winkelhalbierend, vertikale Querschnitte werden senkrecht dargestellt -1
Spitzer Winkel senkrecht Wie Spitzer Winkel, vertikale Querschnitte werden senkrecht dargestellt -2
Rechter Winkel senkrecht Wie Rechter Winkel, vertikale Querschnitte werden senkrecht dargestellt -3

Automatische Querschnitte

CaveRenderPro kann Querschnitte automatisch aus Hilflinien berechnen:

  1. Wähle die Messlinien und die zugehörigen Hilfslinien aus
  2. Gehe zu Daten → Berechnen → Querschnitte
  3. Es werden automatisch berechnet: Links, Rechts, Oben, Unten
Auswahlkegel für Hilfslinien

Über den Winkel des Auswahlkegels (Datei → Einstellungen → Allgemein) steuerst du, welche Hilfslinien für einen Querschnittswert herangezogen werden:

90° – Alle Hilfslinien:

Auswahlkegel 90 Grad

45° – Alle Hilfslinien in der entsprechenden Richtung (Standard):

Auswahlkegel 45 Grad

20° – Enger Auswahlkegel; wird keine Hilfslinie gefunden, wird der entsprechende Wert auf 0 gesetzt:

Auswahlkegel 20 Grad
Richtung für Längsschnitt

Die Richtung bestimmt, wie Querschnittmessungen (LRUD) im Längsschnitt angeordnet werden. Sie steuert die Anordnung von Links und Rechts:

  • -1 (Links): Die Links/Rechts-Messungen werden gespiegelt – Links wird zu Rechts
  • 1 (Rechts): Die Links/Rechts-Messungen behalten ihre normale Anordnung

Ein Messzug mit Abzweig im Grundriss:

Messzug mit Abzweig im Grundriss

Derselbe Messzug abgewickelt im Längsschnitt:

Derselbe Messzug im Längsschnitt

Richtung ändern

Für jeden Messzug kannst du die Richtung einzeln festlegen:

  1. Öffne die Datentabelle (Strg+D)
  2. Finde die Richtung-Spalte
  3. Setze den Wert: -1 für links oder 1 für rechts
  4. Berechne die Daten neu (Strg+B)

Richtung berechnen

CaveRenderPro kann Richtungen automatisch aus den Messdaten berechnen:

  1. Gehe zu Daten → Berechnen → Richtungen
  2. Die Richtungen werden basierend auf den Azimut-Werten berechnet
  3. CaveRenderPro bestimmt automatisch, ob eine Messlinie links oder rechts verläuft

Im Layout visualisieren

Du kannst die Richtungen in der Grafik als Farben darstellen:

  1. Gehe zu Layout → Farben/Texturen → Richtung
  2. Messlinien mit unterschiedlichen Richtungen werden in verschiedenen Farben angezeigt
  3. Hilfslinien werden nach ihrer eigenen Richtung eingefärbt
ℹ️ Tipp: Die Richtung muss vor dem Zeichnen der Pläne korrekt sein! Überprüfe deine Richtungswerte, bevor du Zeichnungen erstellst.

Ausgleich und Ringschlüsse

Warum ist Ausgleich wichtig?

Bei jeder Vermessung entstehen kleine Fehler (Messfehler, Kalibrierung, etc.). Der Ausgleich verteilt diese Fehler intelligent, damit die Messergebnisse konsistent sind.

Unter Berechnen → Ausgleich findest du die Analyse, die die Ringschlussfehler ohne Ausgleich anzeigt, und den Ausgleich aller Ringe. Ein erneuter Klick auf die aktive Schaltfläche schaltet wieder aus.

Analyse der Ringschlussfehler

Berechnen → Ausgleich → Analyse

Die Analyse zeigt, wo und wie stark sich die Ringe vor einem Ausgleich nicht schließen. So findest du Messfehler, bevor sie durch den Ausgleich verteilt werden:

  • Die Messzüge werden ohne Ausgleich berechnet
  • Erhält ein Messpunkt über verschiedene Messzüge unterschiedliche Positionen, werden diese durch eine Fehlerlinie verbunden
  • Die Länge der Fehlerlinie ist der Fehler des Ringschlusses am Messpunkt

Anzeige der Fehlerlinien

  • Beim Einschalten wird Layout → Farben/Texturen → Ausgleich automatisch gewählt – die Messlinien erscheinen grau
  • Die Fehlerlinien werden nur bei der Einfärbung Ausgleich angezeigt
  • Sie werden nach der Größe des Fehlers eingefärbt: Der größte angezeigte Fehler bildet das obere Ende der Skala (bei Rainbow rot), die Legende zeigt die zugehörigen Werte in Metern
ℹ️ Tipp: Öffne Demo Ringschluss.xml und schalte Analyse ein: An den Ringschlüssen erscheinen die Fehlerlinien, die Statistik listet die Fehler mit dem größten oben.

Ausgleich

Berechnen → Ausgleich → Ausgleich (alle Messzüge in Ringen)

  • Löst ein überbestimmtes lineares Gleichungssystem, so dass sich die quadratischen Fehler minimieren
  • Die Koordinaten der Referenzpunkte und die Länge 0 der Hilfspunkte bleiben fest
  • Soweit möglich werden senkrechte Schächte und Schlote sowie die Tauchtiefe erhalten
  • Der Schließfehler wird nach der Länge der Messzüge verteilt: Ein 10 m langer Messzug wird doppelt so stark ausgeglichen wie ein 5 m langer
  • Ein eingetragenes Gewicht wird zusätzlich berücksichtigt

Auch große Höhlensysteme mit mehreren tausend Messzügen in Ringen werden in Sekundenbruchteilen ausgeglichen.

Eine Beispieldatei Demo Ringschluss.xml wird mitgeliefert.

Gewicht-Werte

Gewicht Bedeutung
-1 Messpunkt fixiert – der Messzug wird normal ausgeglichen, sein Endpunkt bleibt an seiner Stelle
0 Kein Eintrag – der Messzug zählt normal, wie Gewicht 1 (Standard)
0,5 Leichte Gewichtung – der Messzug wird doppelt so stark verändert (wie halb so genau vermessen)
1 Normale Gewichtung
2 Schwere Gewichtung – der Messzug wird halb so stark verändert (wie doppelt so genau vermessen)
100 Quasi kein Ausgleich – der Messzug bleibt praktisch, wie er gemessen wurde

Ein Gewicht wirkt linear: Gewicht 2 steht für doppelt so genau vermessen – der Messzug wird halb so stark verändert wie ein gleich langer Messzug mit Gewicht 1. Gewicht 0,5 steht für halb so genau vermessen – der Messzug wird doppelt so stark verändert.

Ausgleich nach Länge des Messzugs, mit Gewicht 2 und Gewicht 0,5

Du kannst Gewichte in der Datentabelle in der Gewicht-Spalte setzen. Einen Messzug, der praktisch nicht ausgeglichen werden soll, rechnest du mit einem sehr großen Gewicht (z.B. 1.000.000) mit. Einen Messpunkt, der an seiner Stelle bleiben soll, hältst du mit Gewicht -1 am Messzug zu diesem Punkt fest. Ist der Messpunkt mit einem Referenzpunkt verbunden, hat der Referenzpunkt Vorrang.

Die Gewichte werden beim Export und Import im Tabellenformat sowie beim Ersetzen von Werten (Daten → Werte mit der Spalte Gewicht) berücksichtigt.

Ausgleich-Statistik

Berechnen → Ausgleich → Statistik

Die Statistik zeigt, wie stark der Ausgleich deine Messzüge verschoben hat. Sie lässt sich nur einschalten, wenn ein Ausgleich oder die Analyse aktiv ist.

Beim Ausgleich steht eine Zeile je ausgeglichenem Messzug:

Spalte Bedeutung
Messzug Gang und Punkt von–bis
Länge Gemessene Länge des Messzugs in Metern
Gewicht Eingetragenes Gewicht des Messzugs – bei Ausgleich
Ring (veraltet) Ringnummer des Messzugs – nur beim Ringausgleich nach Ringnummern
Ausgleich Absolute Verschiebung des Messzugs in Metern
Fehler Dieselbe Verschiebung relativ, in % der Messzuglänge – ein kurzer Messzug fällt hier stärker auf als in der absoluten Spalte
ΔLänge Änderung der Länge des Messzugs in Metern
ΔAzimut, ΔNeigung Änderung der Richtung des Messzugs in Grad. Bei senkrechten Messzügen (Schacht, Schlot) bleibt ΔAzimut 0, weil dort keine Richtung bestimmt ist
ΔX, ΔY, ΔZ Verschiebung in jeder Richtung
Die sechs Δ-Spalten zeigen die Änderung mit Vorzeichen, sortiert wird aber nach dem Betrag – so stehen die größten Änderungen oben, egal in welche Richtung sie gehen.

Welche Messzüge auftauchen, hängt von der Ausgleichsart ab: beim Ausgleich alle Messzüge in einem Ring, beim Ringausgleich nach Ringnummern alle, die tatsächlich im Ring liegen.

Statistik bei Analyse

Bei der Analyse steht eine Zeile je Ringschlussfehler:

Spalte Bedeutung
Höhle Höhle des Messpunkts
Messpunkt Gang und Punkt des Messpunkts mit unterschiedlichen Positionen
Fehler Abstand der beiden Positionen in Metern – die Länge der Fehlerlinie
ΔX, ΔY, ΔZ Abstand in jeder Richtung in Metern, mit Vorzeichen

Die Tabelle ist nach Fehler absteigend vorsortiert. Die Statistik listet alle Fehler der ausgewählten Höhlen, unabhängig davon, welche Messlinien in der Grafik ausgewählt sind. Ein Klick auf eine Zeile markiert den Messzug, der zur abweichenden Position führt.

Sortieren und Nachschlagen

Die Tabelle ist nach Fehler (%) absteigend vorsortiert, beim Messpunkt-Ausgleich nach Ausgleich (m): Die größten Verschiebungen stehen oben – die besten Kandidaten für einen Messfehler. Alle acht Zahlenspalten lassen sich per Klick auf die Überschrift absteigend sortieren; ein zweiter Klick nimmt die Sortierung zurück und stellt die Reihenfolge der Datentabelle wieder her.

ℹ️ Tipp: Ein Klick auf eine Zeile markiert den Messzug in der Datentabelle und in der Grafik, ein Doppelklick wechselt in die Datentabelle. Das Gewicht lässt sich direkt in der Statistik ändern – dort öffnet der Doppelklick die Zelle, und der Ausgleich wird sofort neu gerechnet. Rückgängig machen kannst du die Änderung wie jede andere in der Datentabelle.
Messpunkt-Ausgleich (veraltet)

Mit Datei → Einstellungen → Allgemein → Messpunkt-Ausgleich wird wie bis Release 26.8.2 ohne Berücksichtigung der Länge ausgeglichen:

  • Der Schließfehler wird gleichmäßig auf alle Messzüge verteilt – ein kurzer Messzug wird genauso stark verändert wie ein langer
  • Ein Gewicht wirkt quadratisch: Ein Messzug mit Gewicht 2 wird nur ein Viertel so stark verändert wie einer mit Gewicht 1
  • Die Statistik ist nach Ausgleich (m) sortiert, die Einfärbung Ausgleich zeigt die Verschiebung in Metern

Die Einstellung wird in der Datei gespeichert.

Ringausgleich nach Ringnummern (veraltet)

Der Ringausgleich nach Ringnummern wird nicht mehr empfohlen und ist im Menüband standardmäßig ausgeblendet. Du kannst ihn unter Datei → Einstellungen → Allgemein → Ring-Ausgleich anzeigen wieder einblenden; die Einstellung wird in der Datei gespeichert. Solange er ausgeblendet ist, werden Höhlen, die mit Ring gespeichert wurden, beim Öffnen mit Ausgleich berechnet.

Berechnen → Ausgleich → Ring

Ringe werden nacheinander durch lineare Interpolation geschlossen:

  1. Versieh alle auszugleichenden Messlinien eines Rings mit der gleichen Ringnummer
  2. Führe den Ringschluss durch

Die Ringe werden in aufsteigender Reihenfolge geschlossen (z.B. 1, 3, 4, 6).

Ausgleich visualisieren

Du kannst den Ausgleich in der Grafik sehen:

  1. Beim Einschalten des Ausgleichs wird Layout → Farben/Texturen → Ausgleich automatisch gewählt
  2. Jeder Messzug wird nach seinem Fehler in % eingefärbt, beim Messpunkt-Ausgleich nach dem Ausgleich in Metern – derselbe Wert wie in der Ausgleich-Statistik
  3. Hilfslinien erhalten die Farbe der Messlinie, an der sie hängen
  • Grau: Kein Ausgleich
  • Violett: Geringer Ausgleich
  • Rot: Größter Ausgleich im Plan

Die Skala ist relativ: Der am stärksten verschobene Messzug bildet immer das obere Ende, alle anderen werden daran gemessen. Die Legende (Grafik → Legende) zeigt die zugehörigen Werte in %, beim Messpunkt-Ausgleich in Metern.

Bei der Analyse sind die Messlinien grau, eingefärbt werden die Fehlerlinien nach der Größe des Fehlers. Die Legende zeigt dann die Fehler in Metern, 0,00 m wie beim Ausgleich grau.

ℹ️ Hinweis: Violett und Rot gelten für den Farbverlauf Rainbow. Mit einem anderen Farbverlauf (Einstellungen-Farben) sehen die Enden der Skala anders aus – bei Viridis und Inferno ist der größte Ausgleich zum Beispiel gelb.

Auswertung

Die Gruppe Berechnen → Auswertung zeigt die Kennzahlen der ausgewählten Höhlen an:

Wert Bedeutung
Messlinien Anzahl der Messlinien
Hilfslinien Anzahl der Hilfslinien
Ausgleich Anzahl der ausgeglichenen Messlinien
Gesamtlänge Gesamtlänge der Messlinien in Metern
Gesamttiefe Gesamttiefe in Metern
Ausdehnung Horizontale Ausdehnung in Metern
Hochpunkt / Tiefpunkt Höchster und tiefster Messpunkt in Metern

Diese Werte lassen sich auch als Variablen in Zeichnungstexte einfügen – siehe Zeichnungen & Pläne → Text mit Variablen. Wie die horizontale Ausdehnung berechnet wird, beschreibt das Kapitel Mathematik.

Nordausrichtung

In der Gruppe Berechnen → Nord legst du fest, woran die Darstellung ausgerichtet wird:

  • Geografisch – Ausrichtung nach geografisch Nord
  • UTM-Gitter – Ausrichtung nach Gitter-Nord; die Meridiankonvergenz wird für jeden Eingang berechnet

Für höhlenübergreifende Zeichnungen muss UTM-Gitter gewählt sein. Zur Berechnung der Meridiankonvergenz siehe Mathematik.

Höhlen verbinden

Mehrere Höhlen in einem System

Du kannst mehrere Höhlen miteinander verbinden, wenn sie physikalisch zusammenhängen:

Bearbeitungsschritte:

Bei höhlenübergreifenden Verbindungen können die Koordinaten von Höhleneingängen bzw. Verbindungen als Verbindungspunkt genutzt werden.

  1. Lege einen Referenzpunkt an (RefPunkt = Punkt)
  2. Trage in der Spalte RefHöhle die Höhlennummer der anderen Höhle ein (Doppelklick)
  3. Berechne neu – die Koordinaten werden automatisch übernommen

Verbindungsvarianten

Variante 1: Anbindung an Höhleneingang

  • Eine Höhle wird an den Eingang der anderen angebunden
  • Der Referenzpunkt nimmt die Koordinaten des Eingangs an
  • Schnell und einfach

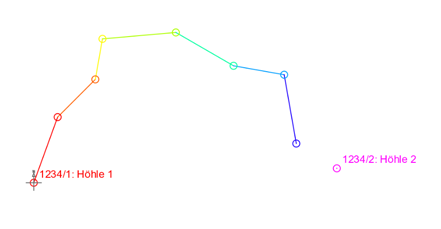

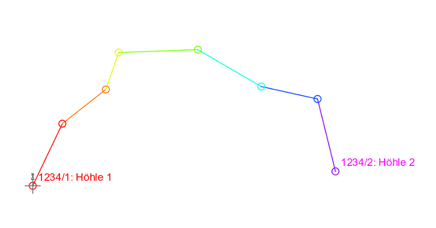

Anbindung an Höhleneingang, Schritt 1 Anbindung an Höhleneingang, Schritt 2

Variante 2: Zwei Referenzpunkte an eine Verbindung anbinden

  • In zwei Höhlen wird jeweils ein Referenzpunkt definiert
  • Beide werden an dieselbe Verbindung angebunden
  • Flexibler, wenn die Verbindung nicht am Eingang liegt

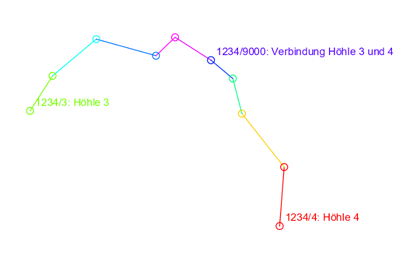

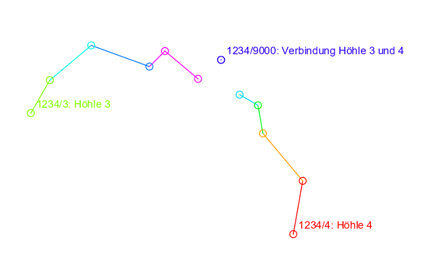

Zwei Referenzpunkte an eine Verbindung, Schritt 1 Zwei Referenzpunkte an eine Verbindung, Schritt 2

Eine Beispieldatei Demo Verbindung.xml wird mitgeliefert.

Tipps für bessere Ergebnisse

  • Geräte-Kalibrierung: Kalibriere deine Vermessungsgeräte regelmäßig
  • Sorgfältige Aufzeichnung: Notiere genau alle Messwerte im Feld oder nutze digitale Geräte
  • Mehrfache Messungen: Miss kritische Stellen mehrmals
  • Kompass: Entferne Metallteile und elektronische Geräte von deinem Kompass - sie verfälschen die Messung erheblich
  • Referenzpunkte: Setze Referenzpunkte durch Außenvermessungen
  • Höhlenübergreifend: Verbinde benachbarte Höhlen zur Verbesserung der Gesamtgenauigkeit

Nächste Schritte

Jetzt sind deine Daten berechnet und überprüft. Der nächste Schritt:
