Zeichnungen & Pläne

Nachdem deine Höhle vermessen und berechnet ist, kannst du professionelle Höhlenpläne zeichnen! CaveRenderPro bietet umfangreiche Zeichenwerkzeuge mit Symboldatenbank, Mustern, Linienstilen und vielem mehr.

Zeichnungen verwalten

Öffne den Tab Zeichnungen (oder drücke Strg+W) um Zeichnungen zu verwalten.

Zeichnungstabelle

Jeder Höhlenplan besteht aus mehreren übereinander gelegten Zeichnungen. Jede Zeichnung ist eine separate Ebene. Hier ein Beispiel:

• Messlinien – Die vermessenen Linien der Höhle
• Gangumriss – Die äußere Begrenzung der Gänge
• Gangfüllung – Innenflächen und Schraffuren
• Beschriftung – Texte und Nummern
• Legende – Symbole und Erklärungen
• Rahmen – Seiteneinteilung und Titel

Diese Aufteilung hat Vorteile:

• Du kannst einzelne Ebenen ein- und ausblenden
• Mehrere Personen können parallel arbeiten (an je einer Ebene)
• Zeichnungen können einzeln exportiert/importiert werden

Neue Zeichnung erstellen

1. Klick auf Zeichnungen → Zeichnungen → Neu
2. Gib einen Namen ein (z.B. "Gangumriss")
3. Die neue Zeichnung erscheint in der Tabelle
4. Die oberste Zeichnung ist die aktive (du kannst nur in ihr zeichnen)

Elemente zeichnen

Der Tab Elemente (Strg+E) ist deine Zeichenwerkstatt. Hier zeichnest du mit verschiedenen Elementen.

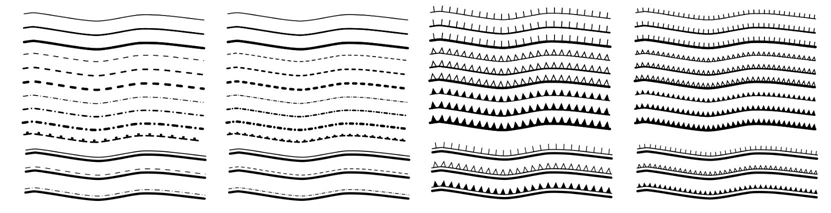

Linien

Mit verschiedenen Linienstilen und -typen zeichnest du Umrisse, Strukturen und spezielle Elemente:

So zeichnest du eine Linie

1. Gehe zu Elemente → Linien und wähle den Linientyp (Randlinie, Eingangslinie, etc.)
2. Linie mit gedrückter Maustaste zeichnen

Linientypen nach Funktion

Linientyp	Beschreibung
Linie	Linie (0,75 pt)
Randlinie	Randlinie (1,5 pt)
Eingangslinie	Eingangslinie (2,5 pt)
Doppelte Eingangslinie	Doppelte Eingangslinien

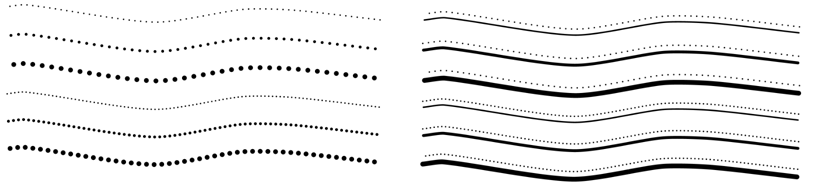

Linienstile

Jeder Linientyp kann mit verschiedenen Mustern gezeichnet werden:

• Durchgezogen – Normale, durchgehende Linie
• Gestrichelt – Unterbrochene Strichmuster
• Gepunktet – Punktlinie
• Strichpunktiert – Wechsel zwischen Strichen und Punkten

Speziallinien

Für spezielle geologische und topographische Strukturen:

• Schacht – Vertikale oder schräge Schachtöffnungen
• Vorsprung – Felsige Vorsprünge (Ressaut)
• Decke – Deckenstrukturen
• Sinter – Kalksinter-Ablagerungen
• Unterlagert – Unterlagerte Strukturen

Polygonlinien vs. normale Linien

CaveRenderPro unterscheidet zwischen zwei Linien-Stilen:

Linien-Typ	Ecken	Verwendung
Normale Linien	Abgerundete Ecken	Weiche, fließende Konturen (natürliche Gänge)
Polygonlinien	Spitze, scharfe Ecken	Klare, präzise Umrisse (Bergwerke, Steinbrüche)

Messelemente (Punkte, Linien, Profile)

Für die Darstellung von Vermessungsdaten in Zeichnungen. Messlinien werden meist automatisch über Zeichnungen → Messlinien → Übernehmen eingefügt.

Messelement	Beschreibung
Messpunkte	Vermessungspunkte und Referenzpunkte
Messlinie (durchgezogen)	Normale Messlinie
Messlinie (gestrichelt)	Unsichtbare oder fiktive Messlinie
Profile	Querschnitte und Profillinien

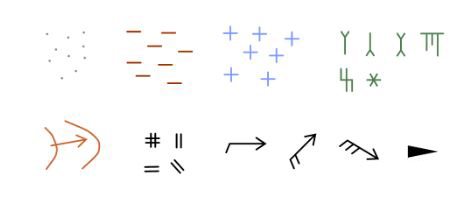

Symbole

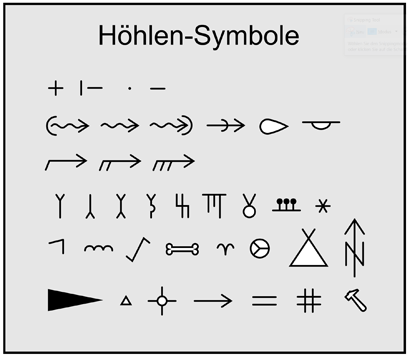

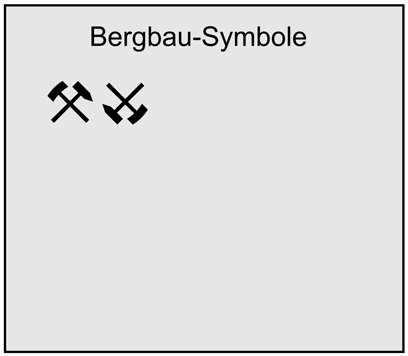

CaveRenderPro hat eine umfangreiche UIS-kompatible Symboldatenbank. Es gibt zwei Arten von Symbolen:

Fixe Symbole

Symbole mit fester Orientierung – einmalig klicken zum Einfügen:

• Stalagmite – Stehende Tropfsteine vom Boden
• Stalaktite – Hängende Tropfsteine von der Decke
• Stalagnat – Verbundene Stalagmit-Stalaktit
• Makkaroni – Röhrenförmige Tropfsteine
• Sowie weitere geologische Symbole

Drehbare Symbole

Symbole mit variabler Richtung – klick halten und Richtung ziehen:

• Eingang - Eingangspfeil
• Pfeile - Strömingsrichtung Wind und Wasser
• Engstelle - Richtung der Spalte

Farben definieren

Farben für Symbole und Elemente können an drei Stellen eingestellt werden:

1. Farben

Im Tab Elemente findest du Werkzeuge zur Farbverwaltung:

• Farbauswahl: Mit dem Farbwähler (ColorPicker) kannst du die Linien- und Symbolfarbe wählen
• Combobox (Farbvorlage): Wähle vordefinierte Farbvorlagen für konsistente Farben
• Farbe beibehalten: Lock-Button um die aktuelle Farbe zu sperren und nicht versehentlich zu ändern

2. Standardfarben

Hier kannst du die Standard-Symbolfarben ändern:

• Öffne Datei → Einstellungen → Farben
• Definiere die Standardfarben für verschiedene Symbol-Kategorien
• Diese Einstellungen gelten global für alle neu eingefügten Symbole

3. Symboldatenbank

In den Symboldatenbank-Einstellungen kannst du die UIS-Standardsymbole anpassen:

• Öffne die Symboldatenbank Einstellung unter Datei → Einstellungen → Symbole
• Passe Farben und Größen einzelner Symbole an

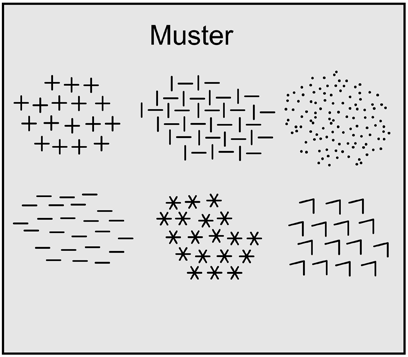

Muster

Muster zum Ausfüllen von Flächen und zur Darstellung von Materialien und Strukturen:

Sedimentmuster

Muster für verschiedene Sediment- und Bodenarten:

• Sand – Sandige Bereiche
• Lehm – Tonmuster
• Schnee – Schneeansammlungen

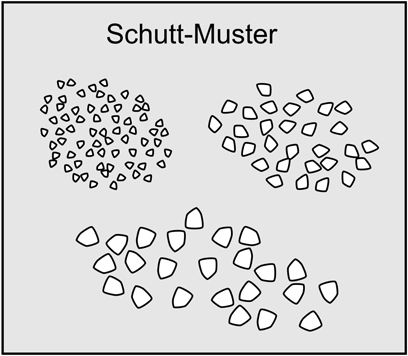

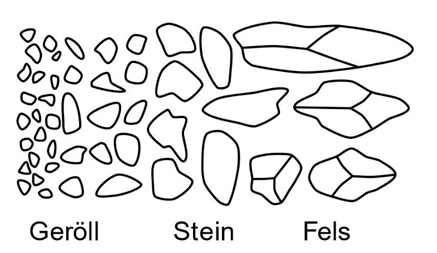

Steine und Felsen

Muster für Stein- und Felsformationen:

• Blöcke – Große Steinblöcke und Felstrümmer
• Unterlagerte Blöcke – Blöcke unter anderen Schichten
• Diese Muster zeigen Bereiche mit Steinbruch oder Felschutt an

Rand- und Eingangslinien filtern

Für komplexere Höhlen kannst du Randlinien bei der Füllung filtern:

• Rand- und Eingangslinien filtern: Nur bestimmte Linien als Grenze nutzen (z.B. nur Randlinien, nicht Hilfslinie)
• Dies ist nützlich, wenn mehrere Linien übereinander liegen und nur manche als Füllgrenze gelten sollen

Gang füllen verwenden

Um geschlossene Gangbereiche automatisch mit einem Sperrmuster zu füllen:

1. Zeichne zuerst eine geschlossene Randlinie
2. Gehe zu Elemente → Linien/Füllen → Gang füllen
3. Klick in den Bereich, den du füllen möchtest
4. Das Muster wird automatisch eingefügt

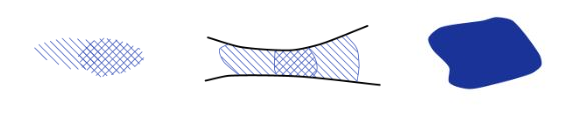

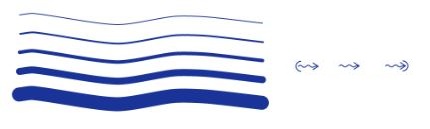

Wasser und Gewässer

Spezielle Muster für Wasser und Gewässer:

• Wasser-Schraffur – Blaue horizontale Linien für Seen und Wasserflächen
• Siphon-Schraffur – Schraffur mit Wasserlinie für untergetauchte Bereiche (Siphons)

Zeichne Wassermuster entweder:

• Frei – Malen mit der Maus für freiformige Gewässer
• Automatisch – Klick auf eine geschlossene Fläche (wie Gang füllen)

Text und Beschriftung

Texte hinzufügen:

1. Wähle Elemente → Text
2. Klick auf die Stelle, wo der Text sein soll
3. Tippe deinen Text ein
4. Strg+Enter (mehrzeilig) oder Enter zum Abschließen

Du kannst diese Schriftarten verwenden: Arial, Courier, Times New Roman (einstellbar in Datei → Einstellungen → Schriftarten)

Text mit Variablen

Du kannst automatische Höhlen-Informationen in deine Texte einfügen:

• $length – Gesamtlänge der Höhle in Metern
• $depth – Vertikale Tiefe (maximale Höhendifferenz)
• $low – Tiefster Punkt
• $high – Höchster Punkt
• $expansion – Horizontale Ausdehnung

Beispiel: "Höhlenlänge: $length m" wird angezeigt als "Höhlenlänge: 1.234,56 m"

Weitere Elemente

• Messpunkt – Zeigt Vermessungspunkt an
• Profillinien – Für Querschnitte
• Maßstab – Automatisch skalierter Maßstab (passt sich dem Zeichenmaßstab an)
• Legende – Beispiele von Symbolen
• Gerade – Beliebige Linie
• Pfeil – Mit Spitze
• Kurve – Freihandkurve

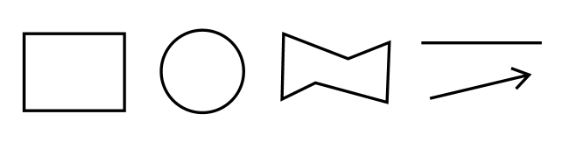

• Rechteck, Polygon, Kreis – Geometrische Formen

Rahmen und Legende zeichnen

Für professionelle Pläne brauchst du einen Rahmen und eine Legende:

Rahmen

Der Rahmen definiert die Seiteneinteilung des Plans:

1. Erstelle eine neue Zeichnung "Rahmen"
2. Zeichne ein Rechteck mit den Planabmessungen
3. Oder: Nutze Elemente → Rechteck für exakte Abmessungen
4. Füge den Titel und Daten in den Rahmen ein (via Text-Element)

Legende

Die Legende zeigt die verwendeten Symbole und Schraffuren:

1. Erstelle eine neue Zeichnung "Legende"
2. Nutze Elemente → Legende um eine Beispiel-Legende zu inserieren
3. Oder: Zeichne die Legende manuell mit Symbolen und Text
4. Positioniere sie am Rand oder auf einem separaten Blatt

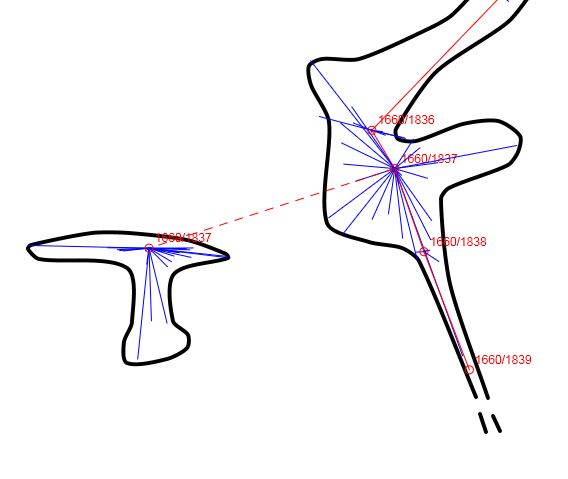

Profile zeichnen

Profile sind Querschnitte durch die Höhle (senkrechte Ansichten). Um Profile zu zeichnen:

1. Gehe zu Grafik und wähle "Profil" zur Vorschau
2. Erstelle eine neue Zeichnung "Profile"
3. Zeichne die Profilkontur basierend auf der Grafikvorschau
4. Nutze Elemente → Profillinien um Messpunkte anzuzeigen
5. Beschrifte die Profile mit Text (z.B. "Profil A-A")

Mit gestrichelten Messlinien arbeiten:

• Profillinien können gestrichelt sein zur visuellen Trennung
• Nutze Linien → Hilfslinie für dünn gepunktete Profiltrennlinien

Zeichnen mit Skizzen

Skizze als Hintergrund laden

Du kannst Feldskizzen als Vorlage laden. CaveRenderPro unterstützt viele Formate:

Format	Dateiendung	Quelle/Anwendung	Hinweise
Bilder	*.jpg, *.png	Digitale Fotos, Scans	Beliebig skalierbar, wird in Bildschirmmitte platziert
DXF	*.dxf	PocketTopo, TopoDroid	Vektorgrafik-Format, wird am Höhleneingang positioniert
SVG	*.svg	Qave, SexyTopo	Vektorgrafik, wird am Höhleneingang positioniert
Pointcloud	*.csv, *.txt	Laserscans, Drohnen-Messungen	Format: //X,Y Header, dann Punktanzahl, dann X,Y pro Zeile (max. 5000 Punkte)

So lädst du eine Skizze:

1. Gehe zu Zeichnungen → Skizze → Laden
2. Wähle die Skizze-Datei aus
3. Die Skizze wird als Hintergrund geladen
4. Du kannst jetzt darüber zeichnen

Skizze anpassen

Die Skizze kann verschoben, skaliert, gedreht und gespiegelt werden:

• Verschieben: Strg+K oder Zeichnungen → Skizze → Anpassen
• Spiegeln: Strg+L oder Zeichnungen → Skizze → Spiegeln
• Skalieren: Umschalt + Mausrad (langsam) oder Strg+Umschalt + Mausrad (schnell)
• Drehen: Alt + Mausrad (langsam) oder Strg+Alt + Mausrad (schnell)

Der Drehwinkel wird in der Statuszeile angezeigt.

Punktwolken als Skizzen

Du kannst auch Punktwolken-Daten (z.B. aus Laser-Scans oder Drohnen-Messungen) als Skizze laden:

1. Bereite eine CSV- oder TXT-Datei vor mit folgendem Format:
   • Erste Zeile: //X,Y (Header)
   • Zweite Zeile: Anzahl der Punkte (z.B. 5000)
   • Ab dritte Zeile: Koordinaten (z.B. 12.5,45.3)
2. Gehe zu Zeichnungen → Skizze → Laden
3. Wähle die CSV/TXT-Datei aus (es werden max. 5000 Punkte geladen)
4. Die Punktwolke wird als Hintergrund-Skizze angezeigt
5. Du kannst über die Punktwolke zeichnen oder sie wie eine normale Skizze anpassen

Beispiel-Dateiformat:

//X,Y
3
10.5,20.3
11.2,21.5
12.1,22.8

Tipp: Dies ist ideal für:

• Laserscans einer Höhlenoberfläche
• Drohnen-Vermessungen des Umfelds
• Detailaufnahmen bestimmter Bereiche
• Objekt-Dokumentation (z.B. Felsblöcke, Beschädigungen)

Bilder und Logos einfügen

Du kannst Bilder und Logos als Zeichnungselemente einfügen (z.B. Höhlen-Emblem, Verbandslogo):

1. Lade die Bilddatei als Skizze: Zeichnungen → Skizze → Laden
2. Wähle eine *.jpg oder *.png-Datei aus
3. Das Bild wird in der Bildschirmmitte platziert
4. Nutze Skizze anpassen (Strg+K, Alt+Mausrad) um es zu verschieben, drehen und skalieren
5. Zeichne nun über dem Bild oder positioniere es als Rahmen-Element

Tipps für Bilder:

• Logos sollten PNG mit Transparenz sein für bessere Platzierung
• Scans von alten Plänen können als Unterlage verwendet werden
• Drohnen-Fotos des Eingangs dienen zur geografischen Kontextualisierung

Messlinien in die Zeichnung übernehmen

Die Messlinien der Vermessung können automatisch in die Zeichnung eingefügt werden:

1. Gehe zu Zeichnungen → Messlinien → Übernehmen
2. Die Messlinienpunkte und -nummern werden eingefügt
3. Optional: Filtere Messlinien nach Gang, Ebene oder Jahreszahl

Nach der Übernahme kannst du mit den übernommenen Messlinien wie mit anderen Elementen arbeiten: verschieben, löschen, etc.

Elemente bearbeiten

Element auswählen und verschieben

Im Tab Elemente:

1. Drücke die W-Taste (oder gehe zu Elemente → Elemente → Element markieren)
2. Klick auf das Element, das du verschieben möchtest
3. Drag es an die neue Position

Element-Eigenschaften ändern

Im Dialog "Element" kannst du ändern:

• X- und Y-Koordinaten: Position auf dem Plan
• Breite und Höhe: Für Rechtecke, Geraden, Pfeile
• Radius: Für Kreise

Öffne den Dialog mit Elemente → Elemente → Dialog

Element löschen

Element markieren und Delete drücken (oder Elemente → Elemente → Löschen).

Linien-Tools

Für Linien und Polygonzüge stehen spezielle Werkzeuge zur Verfügung:

Linien verbinden

Zwei Linien zu einer Linie zusammenführen:

1. Markiere die erste Linie (W-Taste)
2. Gehe zu Elemente → Elemente → Linien verbinden
3. Wähle die zweite Linie
4. Die Linien werden verbunden (wenn die Endpunkte nahe beieinander liegen)

Linien trennen

Eine Linie an einem Punkt teilen:

1. Markiere die Linie
2. Gehe zu Elemente → Elemente → Linien trennen
3. Wähle den Punkt, an dem die Linie geteilt werden soll
4. Die Linie wird in zwei separate Linien aufgeteilt

Linien abschneiden

Ein Linienstück zwischen zwei Punkten löschen:

1. Markiere die Linie
2. Gehe zu Elemente → Elemente → Linien abschneiden
3. Wähle den Anfang und das Ende des zu löschenden Bereichs
4. Das Linienstück wird entfernt

Maßstab und Zoom

Zeichenmaßstab festlegen

Der Maßstab bestimmt die Größe von Linien und Symbolen:

1. Gehe zu Zeichnungen → Zeichnung → Maßstab
2. Wähle einen Maßstab: 1:100, 1:500, 1:1000, 1:2500, etc.
3. Größere Maßstäbe = kleinere Darstellung

Zeichenraster anzeigen

Ein Zeichenraster hilft beim Ausrichten:

• Drücke G oder gehe zu Zeichnungen → Zeichnung → Raster
• Das Raster passt sich dem Zoomfaktor an (1 m, 10 m, 100 m, ...)
• Die Rastereinteilung wird links oben angezeigt

Zoomen

Navigation in der Zeichnung:

• Mausrad: Zoomen rein/raus
• Maus halten + bewegen: Verschieben
• Strg+Umschalt+Z: Alles sichtbar machen (Übersicht)

Mehrere Höhlen und höhlenübergreifende Pläne

Für Übersichtspläne, die mehrere Höhlen zeigen:

1. Wähle mehrere Höhlen in der Höhlentabelle
2. Verwende Berechnen → Nord → UTM-Gitter als Ausrichtung
3. Zeichne die Zeichnung (sie wird in der obersten ausgewählten Höhle gespeichert)

Zeichnungen exportieren und importieren

Zeichnungen können separat gespeichert und geladen werden (z.B. für Teamarbeit):

1. Rechtsklick auf die Zeichnung in der Tabelle
2. Wähle Export (speichert als XML-Datei)
3. Später: Import (lädt die Zeichnung in diese Datei)

So können mehrere Personen an verschiedenen Ebenen arbeiten und die fertigen Zeichnungen zusammenführen.

Zusammenarbeit im Team

CaveRenderPro speichert alles in einer einzelnen XML-Datei. Es gibt keine eingebaute Mehrbenutzerfähigkeit (kein Locking, kein Merging). Aber mit guter Planung funktioniert Teamarbeit sehr gut!

Bewährtes Modell: Eine Höhle pro Person

Das robusteste Modell für Teams:

• Jede Person arbeitet in ihrer eigenen CaveRenderPro-Datei (nur ihre Höhle(n))
• Eine Koordinatorin verwaltet die Masterdatei
• Regelmäßig: (z.B. monatlich) Einzelhöhlen in die Masterdatei importieren
• Workflow: Person A schickt ihre Höhle als XML-Export → Koordinatorin importiert in Masterdatei

Zeichnungsebenen-Aufteilung für gemeinsame Pläne

Wenn mehrere an denselben Höhlen zeichnen, nutze separate Zeichnungsebenen:

• Person A: Zeichnet Gangumriss (Ebene "Umriss")
• Person B: Zeichnet Beschriftung (Ebene "Beschriftung")
• Person C: Zeichnet Füllung (Ebene "Füllung")
• etc.

Jede Person exportiert ihre fertige Zeichnung → Koordinatorin importiert alle in die Masterdatei.

Empfohlene Ebenen-Struktur:

• Rahmen/Legende
• Beschriftung
• Messlinien
• Gangumriss
• Gangfüllung
• Gitter
• Profile

Chaos vermeiden: Regeln und Tools

Größte Gefahren:

• Zwei Personen bearbeiten dieselbe Höhle gleichzeitig → Änderungen überschreiben sich
• Jemand ändert gemeinsame Einstellungen (Geräte, Ebenen, Farben) → Beeinträchtigung für alle

Einfache Lösung: Geteilte Tabelle (Google Sheets, Excel) mit zwei Spalten:

• Spalte 1: Höhle/Zeichnung (Name)
• Spalte 2: "wird bearbeitet von / gesperrt bis" (Datum)

Keine Technik nötig — nur ein bisschen Disziplin!

Cloud-Speicherung

Da CaveRenderPro XML-Dateien nutzt, funktionieren diese Cloud-Services sehr gut:

• Nextcloud
• Google Drive
• Syncthing

Wichtig: Niemals dieselbe XML-Datei gleichzeitig öffnen!

Benennungskonvention (Beispiel): Hoehle_1_Anna_2025-06-19.xml

Arbeitsprinzipien für professionelle Pläne

• Ebenen nutzen: Trenne Messlinien, Umriss, Füllung, Beschriftung und Legende
• Maßstab konsistent halten: Passe alle Zeichnungen auf denselben Maßstab an
• Symbole korrekt einsetzen: Nutze die UIS-Symboldatenbank
• Text lesbar halten: Nicht zu klein, gute Schriftart
• Skizze nutzen: Feldskizzen sparen Zeit beim Zeichnen
• Regelmäßig speichern: Die Zeichnung wird mit der Datei gespeichert

Tastaturkürzel für Zeichnungen

Die wichtigsten Shortcuts für schnelles Arbeiten:

Shortcut	Funktion
Q	Zeichnen-Modus aktivieren (Elemente zeichnen)
W	Element auswählen/markieren
E	Element verschieben
G	Zeichenraster anzeigen/verbergen
Strg+K	Skizze verschieben (anpassen)
Strg+L	Skizze spiegeln
Alt+Mausrad	Skizze drehen (langsam)
Strg+Alt+Mausrad	Skizze drehen (schnell)
Umschalt+Mausrad	Skizze skalieren (langsam)
Strg+Umschalt+Mausrad	Skizze skalieren (schnell)
Strg+C / Strg+V	Elemente kopieren/einfügen (auch zwischen Fenstern)
Delete	Ausgewähltes Element löschen
Mausrad	Zoomen rein/raus
Maus halten + bewegen	Plan verschieben (Pannen)
Strg+Umschalt+Z	Alles sichtbar machen (Übersicht)

Häufig gestellte Fragen

F: Wie bekomme ich die Skizze perfekt ausgerichtet?

A: Mit Strg+K kannst du die Skizze verschieben. Mit Alt+Mausrad drehst du sie. Nutze das Raster (G-Taste) um die Ausrichtung zu kontrollieren.

F: Kann ich Zeichnungen zwischen Dateien kopieren?

A: Ja! Nutze Export (speichern als XML) und dann Import in die andere Datei. Oder mit Strg+C/Strg+V kannst du Messlinien und Elemente zwischen zwei offenen CaveRenderPro-Fenster kopieren.

F: Warum ist meine Zeichnung so klein?

A: Der Maßstab ist wahrscheinlich zu groß (z.B. 1:2500 statt 1:500). Gehe zu Zeichnungen → Zeichnung → Maßstab und wähle einen kleineren Maßstab.

F: Wie arbeitet eine Gruppe an einem Plan?

A: Jede Person arbeitet in einer Zeichnung in ihrer eigenen Datei. Die fertige Zeichnung wird exportiert und die koordinierende Person importiert alle Zeichnungen in die Masterdatei. Oder: mehrere Zeichnungen in einer Datei anlegen und jede Person bearbeitet ihre Ebene.

F: Gang füllen funktioniert nicht — warum?

A: Der Gang muss vollständig mit Linien umrandet sein (keine offenen Ecken). Falls es nicht funktioniert, verwende "Randlinie für kleinen Zoomfaktor" um Lücken zu schließen.

Nächste Schritte

Jetzt hast du professionelle Pläne erstellt. Das nächste Kapitel zeigt dir, wie du sie druckst und exportierst:

• Drucken & Export – Pläne drucken, SVG/PDF-Export, Google Earth, GPS-Geräte
